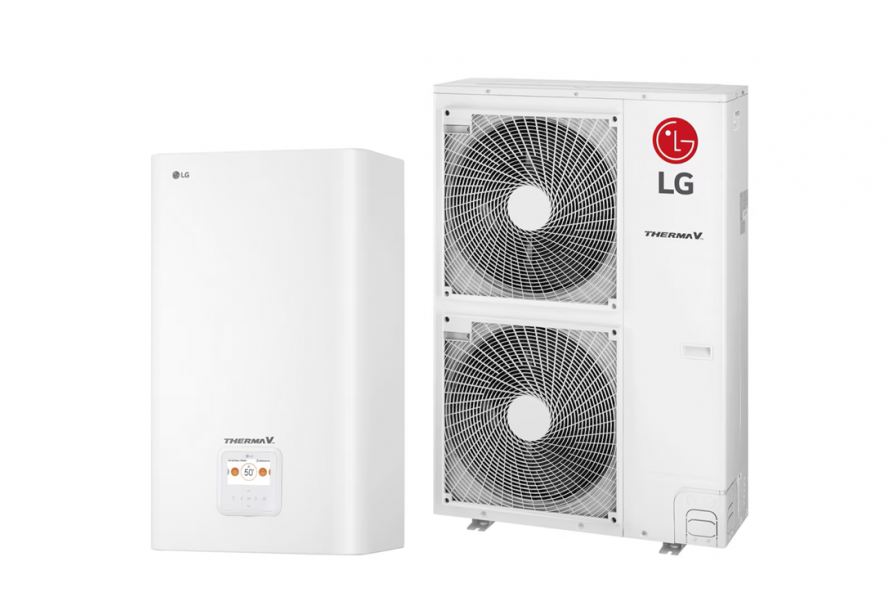

HU121MA.U33 / HN1616M.NK5 LG THERMA V Split

Описание

• Подобрен топлообменник
• “Gold Fin“ покритие на топлообменника
• Възможност за задаване на седмичен таймер
• Автоматичен режим на работа
• Защита против замръзване
• Отлична работа при -15°С
• Ниски нива на шум
• Режим “дезинфекция“
• Лесен монтаж и обслужване
• Възможност за работа дори в авариен режим

• Модел	Външно тяло			HU121MA U33
  	Вътрешно тяло			HN1616M NK5
  Входяща мощност (номинално)	Охлаждане		kW	10,4
  	Отопление		kW	12,0
  EER	Охлаждане		W/W	4,00
  COP	Отопление		W/W	4,55
  Prated (Ниска темп. осреднено)			kW	9,00
  Prated (Висока темп. осреднено)			kW	9,90
  SCOP (Ниска темп. осреднено)			W/W	4,45
  SCOP (Висока темп. осреднено)			W/W	3,32



  ВЪТРЕШНО ТЯЛО					HN1616M NK5
  Съвместим със следните външни тела					(HU051 U43) (HU071 U43) (HU091 U43) (HU121 U33) (HU141 U33) (HU161 U33)
  Работен режим (изходяща вода)	Охлаждане	За конвектор	Мин.~Макс.	°C	6~30
  		За подово	Мин.~Макс.	°C	16~30
  	Отопление	За конвектор /Радиатор	Мин.~Макс.	°C	15~57( * 20~55℃)
  		За подово	Мин.~Макс.	°C	15~57( * 20~55℃)
  Водна помпа	Тип			–	Non-Self-Priming Type of DC Pump
  	Тип мотор			–	BLDC
  	Скоростни стъпки			EA	500 ~ 3,500
  	Входяща мощност		Номинален	W	130
  	Воден дебит		Номинален	l / min	46
  Топлообменник	Тип			–	Brazed Plate HEX
  	Количество				1
  	Брой ламели			EA	76
  	Воден дебит	Отопление	Номинален	l / min	46,0
  Разширителен съд	Обем			l	8,0
  	Водно налягане		Макс.	bar	3
  	Водно налягане		Зареден	bar	1
  Филтър	Размер			–	28 mesh
  	Материал			–	Stainless Steel
  Предпазен клапан	Граница на налягане		Горна граница	bar	3
  Компоненти по водния кръг				–	Manometer
  				–	Drain Valve / Fill Valve
  				–	Shut Off Valve
  				–	Air Vent
  Тръбни връзки	Воден кръг	Inlet	Вътр.диам.	mm(inch)	Male PT 25(1″)
  		Outlet	Вътр.диам.	mm(inch)	Male PT 25(1″)
  	Хладилен кръг	Gas	Външ.диам.	mm(inch)	Ø 15.88 (5/8)
  		Liquid	Външ.диам.	mm(inch)	Ø 9.52 (3/8)
  Ниво на звукова мощност	Отопление		Номинален	dB(A)	44
  Размери	Тяло		Ш x В x Д	mm	490 x 850 x 315
  	С опаковка		Ш x В x Д	mm	563 x 1082 x 375
  Тегло (без вода)	Тяло			kg	43
  	С опаковка			kg	51
  Бойлер за топла вода** (Field Supply)	Тип			–	Indirect heating(+Electric heater)
  	Мощност на нагревателя		Макс.	kW	3
  	Захранване			V / Ø / Hz	230 / 1 / 50
  	Тип захранване			–	Separated power source
  	Температура на термозащита		Макс.	°C	90
  	Контактор			–	Необходим
  	ELCB			A	40
  	Диаметър на сензорния адаптор			mm(inch)	12.7 (1/2)
  	Име на модел на набора от аксесоари***			–	PHLTA (LG Supply)
  	MCCB			A	32
  Електрически спецификации (вътрешно тяло)					HN1616M NK5
  Електрически нагревател	Тип			–	Sheath
  	Брой нагреватели			EA	2
  	Комбинация на капацитета			kW	3.0 + 3.0
  	Операция			–	Automatic
  	Стъпки за нагряване			Step	2
  	Захранване			V, Ø, Hz	1, 220-240, 50
  	Номинален ток			A	25,0
  	Максимален ток			A	32,0
  Кабелни връзки	Захранващ и комуникационен кабел (със заземяване)			No. x mm2	3 x 1.5 (H07RN-F)



  ВЪНШНО ТЯЛО				HU121MA U33
  Работен режим (външна температура)	Охлаждане	Мин. ~ Макс.	°C DB	5 ~ 48
  	Отопление	Мин. ~ Макс.	°C DB	-20 ~ 35
  	БГВ	Мин. ~ Макс.	°C DB	–
  Компресор	Тип		–	Hermetic Motor
  	Модел		Model x No.	GPT442MAA x 1
  	Diplacement		cm3/Rev.	44,2
  	Капацитет		kW	13,92
  	Тип мотор		–	BLDC
  	Мощност на мотора	Номинално	W x No.	4,000 x 1
  Хладилен агент	Тип		–	R410A
  	GWP (Коеф. Глобално затопляне)		–	2 087,5
  	Заредено количесто		g	2 300
  	t-CO2 eq.		–	4,80
  	Дължина на тръбен път без дозареждане		m	7,5
  	Дозареждане		g/m	40
  	Контрол		–	Electronic Expansion Valve
  Масло за хладилен агент	Тип		–	FVC68D
  	Заредено количесто		cc x No.	1,300 x 1
  Топлообменник	Количество		EA	2
  	Спецификации	Ред	EA	2
  		Колона	EA	32
  		Ламели на инч	EA	14
  Вентилатор	Тип		–	Propeller
  	Въздушен дебит	Номинално	m3/min x No.	55 x 2
  Мотор на вентилатора	Тип		–	BLDC
  	Изходна мощност		W x No.	124 x 2
  Звукова мощност	Отопление	Номинално	dB(A)	66
  Тръбни връзки	Течност	Тип	–	Flare
  		Външ. диам.	mm(inch)	Ø 9.52 (3/8)
  	Газ	Tип	–	Flare
  		Външ. диам.	mm(inch)	Ø 15.88 (5/8)
  Дължина на тръбен път		Стандартен	m	7,5
  		Макс.	m	50
  Денивелация на тръбен път	Външно към вътрешно	Макс.	m	30
  Размери	Тяло	Ш x В x Д	mm	950 x 1,380 x 330
  	С опаковка	Ш x В x Д	mm	1,140 x 1,462 x 461
  Тегло	Тяло		kg	94,0
  	С опаковка		kg	107,0
  Електрически спецификации (външно тяло)				HU121MA U33
  Захранване			V, Ø, Hz	220-240 / 1 / 50
  Максимален работен ток	Охлаждане		A	25,0
  	Отопление		A	25,0
  Окабеляване	Захранващ кабел (със заземяване)		No. x mm2	3 x 6.0 (H07RN-F)
